2. 网关方式

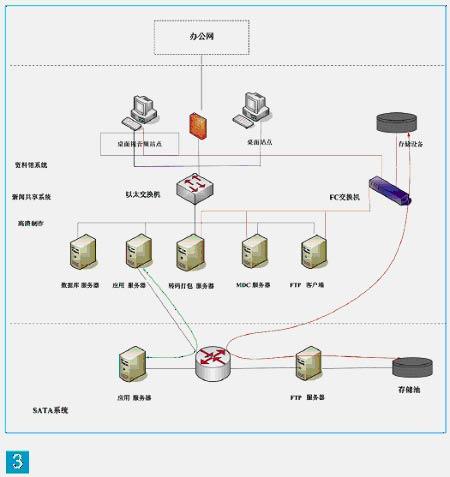

    建设时间较早的系统没有将网络分为内网和外网并进行安全隔离。因此，为保证SATA缓存系统只与后台设备连接，隔离桌面站点的访问，采用网关方式，如图3所示。

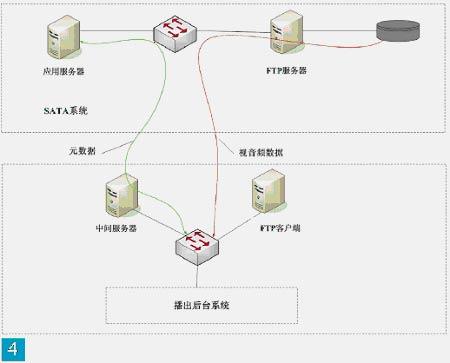

    每个系统有两个对外网络出口，分别为FTP客户端和WEB应用服务器。FTP客户端配置双千兆以太网卡，一边连接SATA系统交换机，一边连接业务网络内部交换机，访问X-SAN存储，FTP客户端将通过此连接完成播出节目（MXF）文件的上传。用于元数据通讯的Webservice服务，可以部署在高清制作网现有的WEB服务器上，也是双网卡配置，跨接SATA系统交换机和高清内部网络，实现各种Webservice应用。另外，为保证播出安全，播出系统只与SATA系统连接并采用网关方式，如图4所示。



    SATA系统为播出的节目读取配置专用FTP服务器，播出系统配置FTP客户端，配置双千兆网卡，一边连接SATA系统的以太交换机，一边连接播出系统的内部交换机，使播出读取SATA缓存系统中的节目文件写入播出系统。播出系统的Webservice服务可以部署在中间服务器上，中间服务器也配置双千兆网卡，一边连接SATA系统的FTP服务器，一边连接播出系统的内部交换机，实现与SATA系统的元数据通讯。
