四 网络系统的异构互联
    SATA系统需要连接的中央台所有制作网络系统、播出系统、资料馆系统和节目生产管理系统等都已经在中央电视台里正常运行，同时，这些系统采用的系统架构和网络技术不尽相同，且物理位置比较分散。因此，既要保证网络互连后数据交换的效率和安全，又要保证各系统与SATA系统连接时内部业务不能中断。根据中央台的业务网络系统现状，将台里网络根据不同安全级别逻辑分为了四层：
    * 制作外网；
    * 制作内网；
    * 资源核心层；
    * 播出系统层。
    考虑电视台播出业务的特殊性，将播出系统安全级别定为最高，原则上它不应与其它业务系统直接连接。网络连接按层次化设计，SATA缓存系统安全级别应属于资源核心层。在设计网络连接时，应与其它系统相应的资源核心层连接，实现视音频节目的传输。SATA缓存系统与播出系统网络连接时要尽量保证隔离广经、体育、资料馆等系统的访问。
    SATA系统需要与其他系统互连的设备主要有两类：
    * FTP服务器及客户端，用于视音频节目文件交换；
    * 各系统的WEB服务器，用于元数据和通讯信息的交换。
    每个业务系统连接情况如下：
    1. 交换机连接
    中央台经济频道网络系统采用单千兆以太网结构，系统分为制作外网和制作内网。考虑两层网络的不同安全级别，两层网络之间通过配置防火墙进行安全隔离。

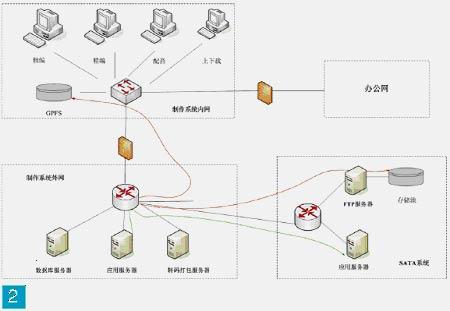

    由于SATA缓存系统与经济频道的节目交换主要是后台设备之间的数据交换，不涉及前台编辑站点。因此，设计SATA系统网络的交换机只与制作内网交换机连接。这样，既能保证网络传输性能，又能隔离桌面站点对SATA缓存系统的访问，以确保安全，如图2所示。



    为了向SATA系统配置输出待播节目，配置FTP客户端来访问SATA缓存系统的FTP服务器， FTP客户端也连接在制作内网核心交换机上，同时也要访问GPFS存储服务节点。部署Webservice服务以实现和SATA缓存系统的元数据、管理数据通讯，Webservice服务部署在经济频道现有应用服务器上。
