中央电视台2006年新建成的体育频道包装系统，本着提高节目整体包装水平，进一步完善现代节目生产、制作工艺的原则，利用现有体育节目网络制播系统和多媒体系统，实现了不同包装设备之间文件的互连互通，进一步提高了节目制作效率，体现了节目包装专业化、网络化和规模化的制作要求，满足了大批量节目、栏目和频道整体包装的需求。形成了集创意、建模、导入、修改、实时贴图、实时播出的全新工作模式，使现有设备得到合理配置和有效利用。

一、系统主要设备配置

工作站： Viz/Artist设计工作站3台， Viz/trio播出工作站3台；

多媒体： AVID 1套；

矩 阵： 8*8视音频矩阵1套；

服务器： 1台生成服务器，1台剪切服务器；

监视器： 5台标清监视器，1台高清监视器；

显示器： 6台17 液晶显示器，3台机架15 液晶显示器；

扫描仪： 1台；

打印机： 1台；

PC：3台；

交换机： 1台千兆交换机。

二、系统主要设备功能介绍

体育节目包装系统主要由Viz制作与播出系统、非线性编辑系统和与SOBEY系统接口三部分组成。采用集中创意制作，分布使用，播出的工作流程，其主要系统设备功能包括：

(1)Viz/Artist：是Vizrt系统软件的设计核心可以独立完成设计工作，所有控制端软件控制的图形样式都在Artist里面完成设计，也就是说可以通过Artist创建不同的模板，应用于不同的控制软件，很大程度地简化了模板设计的流程。同时，Viz/Artist是一款功能强大的实时三维渲染设计软件，用户界面非常地简单直观，使用上手很快，配合Viz/Engine可制作输出SD和HD的超高质量的二维和三维的动画。Viz/Artist的应用范围非常广泛，不仅可以用来制作日常播出的节目包装，还可以用来制作非常逼真的虚拟演播室场景。 Viz/Anrtist集中了目前三维建模软件、视频编辑软件、二维图形设计软件和实时三维渲染软件的优点，不仅可以利用内置的模块进行设计，还支持其他主流三维设计软件的导入，例如3 dmax、maya、softimage、 autoCAD等软件制作的模型和动画，都可以很方便地导入到Viz/Artist中进行动画的编辑设计。配合pin nacle system公司的Taga 3200板卡，支持两路实时视频信号的输入输出，还可以把输入的视频信号作为贴图使用，并且实时播出，这是Viz/Artist的最大的优点，相比较其他的主流三维设计软件，Viz/Artist 没有渲染的时间，所以最大限度地提高了工作效率。

（2）Viz/trio是一套功能强大的实时3D字幕播控系统，除基本的CG功能外，它还提供了功能齐全的3D设计系统，以创建真正的3D图形和动画。高性能的3D 渲染工具Viz/Engine是Viz/Trio的输出引擎。Viz/Trio提供了众多具有吸引力的功能， 例如Look—Ahead，Transition LogicTM(展望切换逻辑器)，多用户控制同一输出通道及与非线性编辑系统集成。

（3）AVID：是现在主流非线性编辑系统，主要完成对活动素材的剪切和编辑并通过网络系统与Viz/Arti实现文件共享。

（4）PC：主要对包装所需元素进行加工，完成平面设计工作，其应用软件包括：PHOTOSHOP＼ILLSTRATOR＼3DMAX＼MOTION等。

（5）与SOBEY系统接口：Vizrt系统和Sobey体育系统共同开发了相关的系统接口，使Sobey体育系统可以调用Vizrt的ActiveX控件，以实现Vizrt系统的数据传输、模板的编辑以及模板的预览等功能。与Sobey体育系统的对接是基于MOS协议接受的客户端 Trio和Viz/Gateway服务，实现了标准MOS协议传输的字幕方式。另外，Vizrt系统和Sobey体育系统将共同定制一套视频交互使用的方案，解决了视频文件相互交流的问题。

三、系统分布

（1）包装设计部分：D135机房为包装设计机房，包括三台Artist制作工作站，三台PC和一套AVID，完成模板制作和播出效果预览。由于Viz系统视频剪辑能力相对较弱，在设计机房内配置一台AVID非线性编辑系统对视频片段进行效果预处理，完成后的效果存储在文件服务器上，Artist制作工作站可随时调用。

（2）包装播出部分：100平方米、50平方米演播室和三层120平方米分别配置一套Viz/trio播出系统，用于调用和播出制作完成的场景，并可根据需要和权限进行相应的修改和调整。

（3）体育节目中心办公室索贝粗编工作站上分别安装4套流动权限的Activex插件，可同时支持4套粗编工作通过MOS协议调用制作好的模板进行字幕制作和预演。通过索贝开发的检索界面体育包装系统可检索和调用体育节目综合业务系统中心存储中的所有素材。

四、总体运行效果

节目包装系统是中央电视台2006年为体育节目新引进的包装系统，系统建成后运行稳定，该系统以全新的包装理念和制作手法迅速融入到本台体育节目的转播和制作中，它把节目包装与直播完美地结合起来，实现了多年来节目部门所希望的实时在线包装功能。在今年两次大型体育赛事世界杯和亚运会以及日常的体育节目转播中，节目包装系统都展现了它强大的在线包装能力，取得了良好的转播效果，大幅提高了本台体育节目的整体包装水平和制作效率，为节目包装频道化迈出了重要一步。

（播送中心传送部 高忠提供）

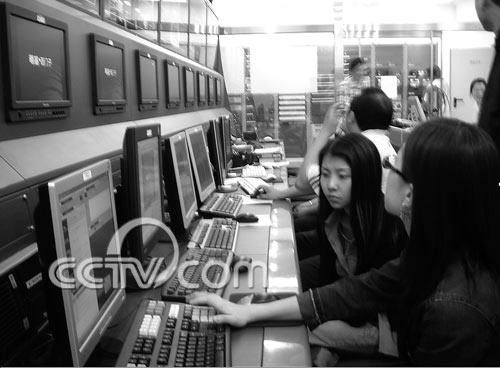

世界杯直播期间，传送部技术人员正在100平方米演播室操作VIZRT节目包装系统
